温度面积法热计量系统
更新时间:2021-05-18 06:49:13  |  点击次数:467次

温度面积法热计量系统方案:

是一种以供热用户典型房间的室温,作为分摊总供热量主要依据的供热计量分摊系统方案。该方案所需设备成本相对较低,施工量较小,用户分摊对比差距合理,垂直单管和并联双管供热系统均适用,受到部分供热公司青睐。
    方案硬件由楼栋热量表、室温传感器、采集计算器、远程通讯设备组成。即每栋楼进水口配置楼栋热量表,计量楼栋消耗的总热量;每户室内典型采暖房间安装室温传感器,用以测量室温;采集计算器定时采集楼栋热量表及室温传感器的相关数据,根据当前时段用户室温(室温对时间积分或平均室温)、用户采暖面积、时间及总耗热量实时计算出所辖用户的分摊热量、平均温度等数据。采集计算器、楼栋热量表、室温传感器、管理中心以有线或无线通讯线路连接,实现供暖计量远程抄收、监测及控制。
      本方案可将山墙、屋面、地面等部位的多耗热量分摊到楼内的各个用户上,解决了用户间传热无法计量的问题,体现了基于"等舒适,等热费"原则,保证了采暖分户计量收费的相对公平性和准确性。

基本原理:

 每栋楼配置楼栋总表,用以计量楼栋消耗的热量总值,作为计量依据。分户配置室温传感器,用以测量各户采温点室温,进行室温的时间累积。然后,结合住宅面积计算分摊数据,实现分户计量。

热量分摊有4个要素:总消耗热量、户平均温度、户采暖面积和分摊时间间隔。

分摊时间间隔自始自终不变,不影响结果。

系统构成:

本方案所述的供暖计量监控系统分四层

第一层为管理中心,包括电脑、服务器、管理软件和辅助设备组成的管理平台。并入INTERNET网络。

第二层为采集计算器,上行通过GPRS管理中心建立通信,下行通过RS-485/M-bus总线通信联系栋表,采集栋表计量楼栋消耗热量值,上传至平台。。

第三层室温传感器,分为NB-IoT室温采集器与无线470MHz室温采集器,主要功能测量各采温点温度,并汇总至NB-IoT室温采集器,并通过中国电信网络每6小时上传一次各测温点。

第四层采集栋楼和各户信息,并根据分摊公式计算各户分摊热量值。每台采集计算器管辖住户可达200

系统功能:

  采集计算:楼栋分配器按照设定的分配周期采集楼栋表和用户室内平均温度等数据完成热量分摊,并将分摊结果下传至室温控制器实时显示;
  数据存储:楼栋分配器将每个分配周期的用户数据及栋表数据存储至SD卡中,至少可存储360个用户(包括楼栋表)三个采暖季的数据;
  液晶显示:楼栋分配器采用大屏点阵LCD,可直观显示出设备的各项数据、状态及参数信息;
  远程监管:通过管理系统可以远程查询并设置楼栋分配器的用户信息和楼栋表信息,以及各项功能参数;
  数据传输:远程监控管理系统可以通过RS485、GPRS实时读取楼栋分配器的各项数据,同时采用透明传输方式还可以通过楼栋分配器直接读取楼栋表和用户数据;
  收费管理:管理系统可根据不同供热部门收费管理要求进行模式设置,实现不同核算方式缴费,打印缴费单据;
  查询分析:管理系统可以实现基本信息查询、用户采暖数据查询、用户收费查询、用热统计和分析查询等功能;
  安全控制:管理系统可根据各级操作员的操作特点划分不同操作权限,保障系统的安全管理。

 系统特点:

  接口丰富:支持GPRS、以太网、RS485、红外以及RF无线等多种接口
  协议兼容:支持多种厂家的栋表和阀门通断控制器协议,实现多协议组网
  安全性高:管理系统的数据管理服务器、远程通讯管理服务器和终端用户管理软件分离设计,保证数据的安全
  灵活性大:管理系统提供多种查询、分析和统计功能,支持数据导出和定时备份

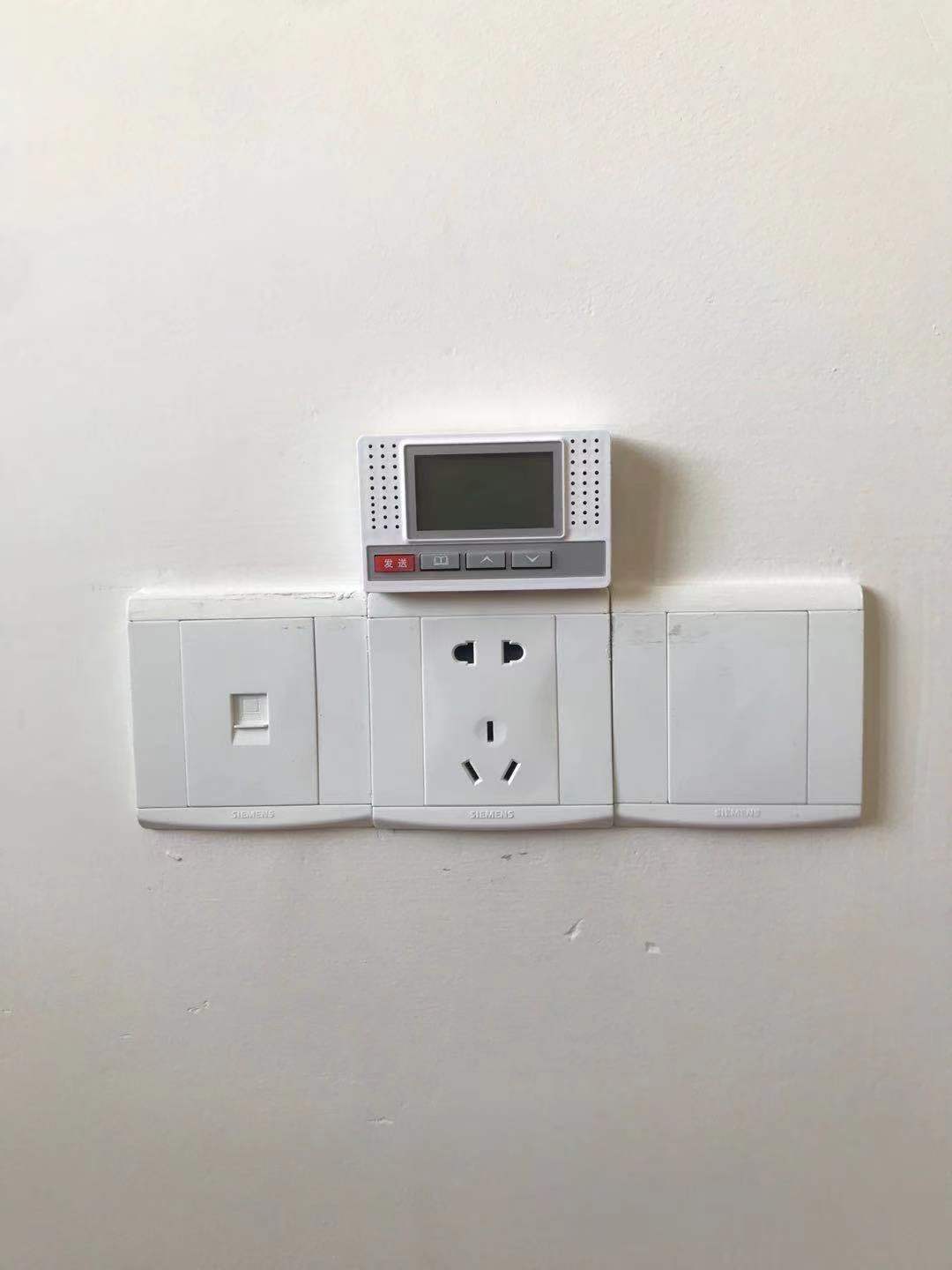

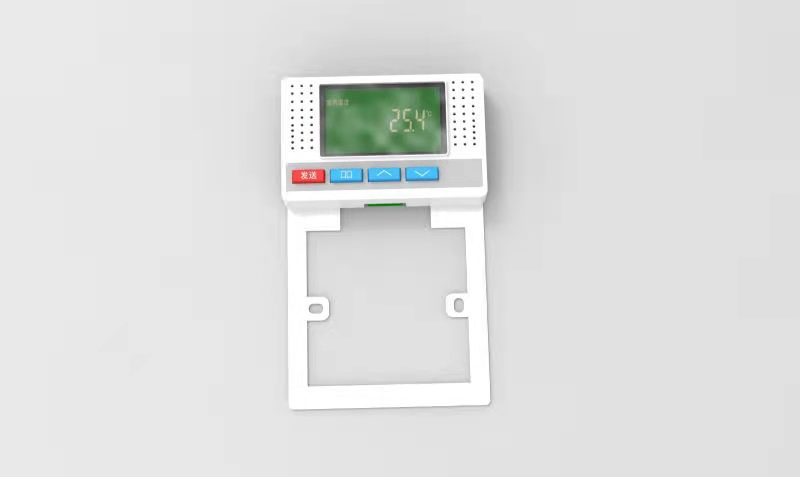

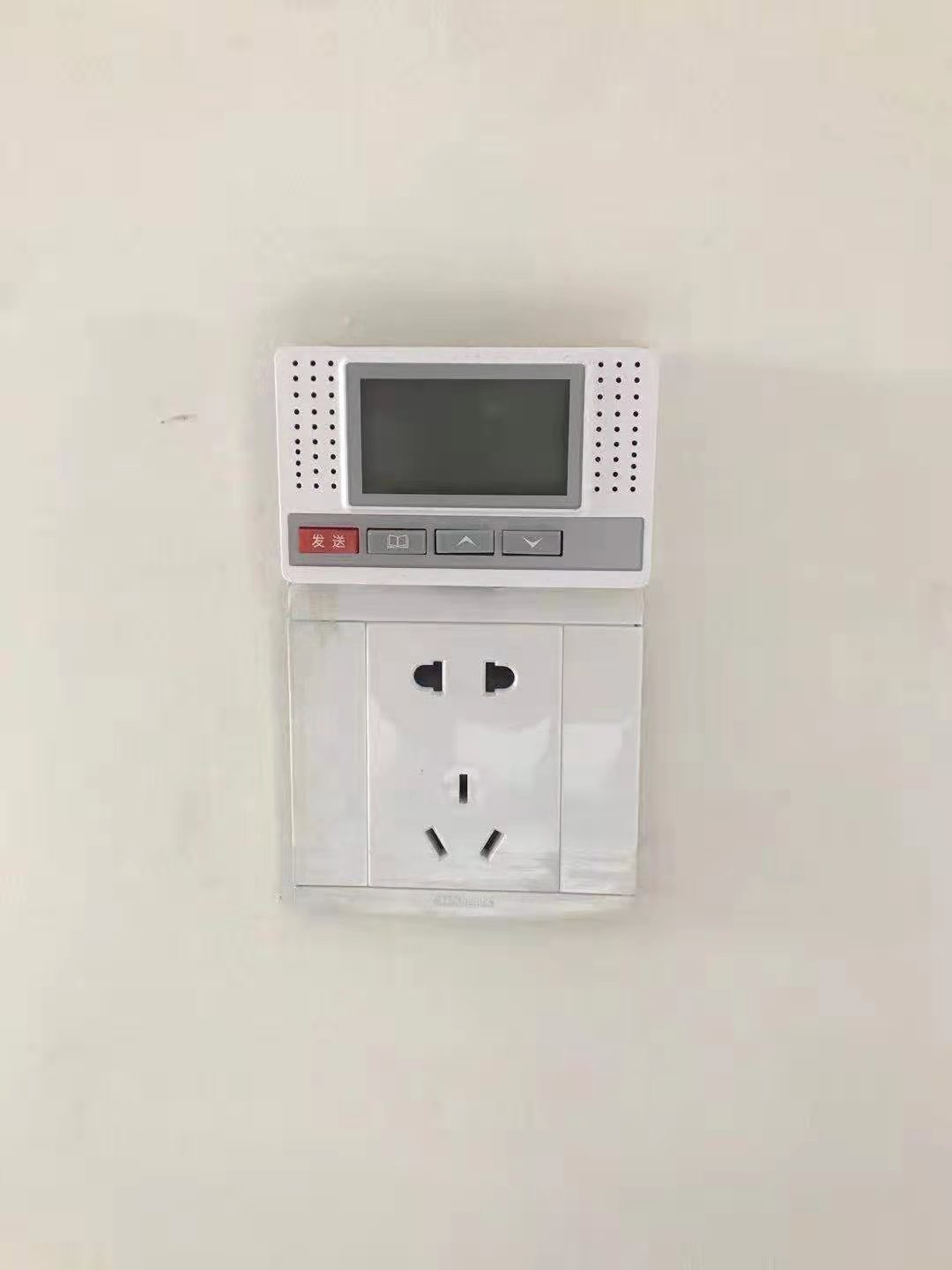

  扩展性强:系统采用模块化设计,可以根据用户需求对系统进行定制开发,以满足不同用户的需求产品图片:
